45 laipsnių vyriškas alkūnės pneumatinis stūmimas-

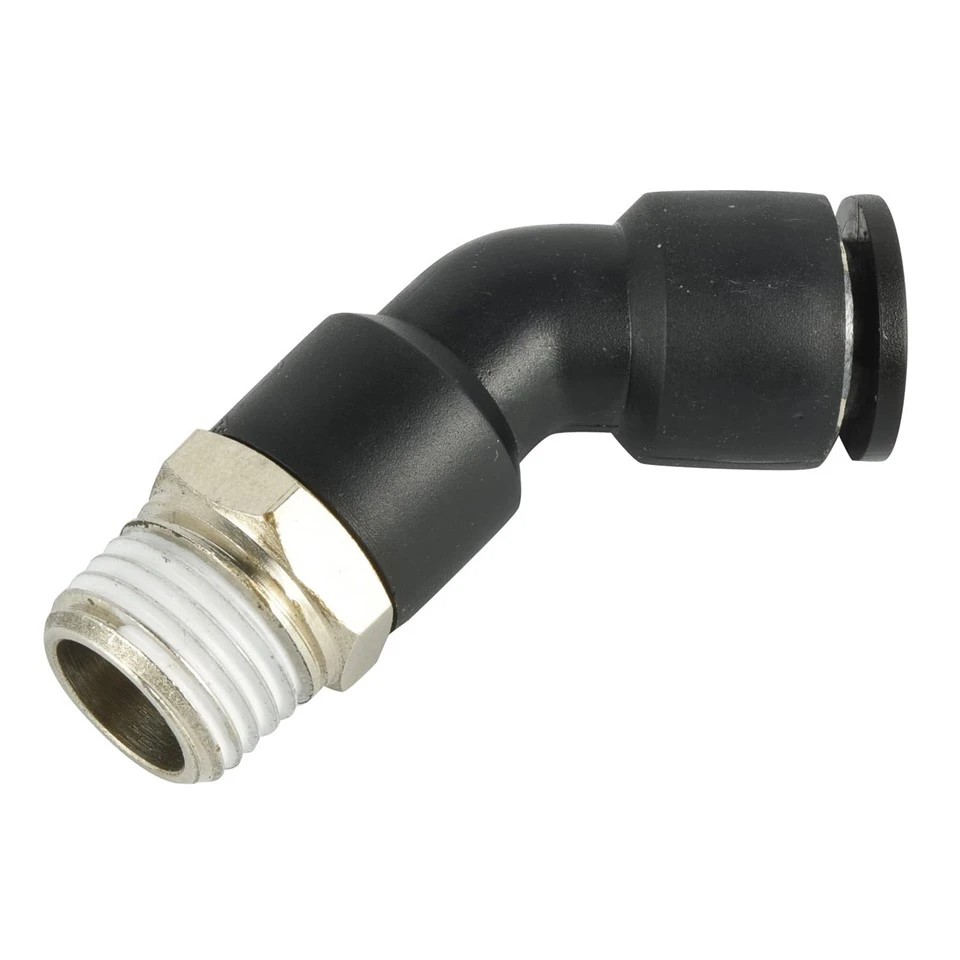

EPLH 45 laipsnių vyriška alkūnė yra žemo-kampo 45 laipsnių kampo pneumatinis adapteris. Vienas galas yra nikeliuotas -žalvarinis išorinis sriegis, skirtas įsukti į cilindrų ir solenoidinių vožtuvų vidines prievadas, o kitas galas yra standartinis pneumatinių vamzdžių įstūmimas{5}}.
- produkto pristatymas
„Yuyao Eshiong Pipe Fittings Technologies Co., Ltd.“ yra viena iš pirmaujančių 45 laipsnių vyriškų alkūninių pneumatinių stumiamųjų-jungiamųjų detalių gamintojų ir tiekėjų Kinijoje. Būkite tikri, kad iš mūsų gamyklos prekiaujame didmenine patvaria 45 laipsnių vyriška pneumatine stumiamąja{6}} alkūnės dalimi. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos. Taip pat yra nemokamas pavyzdys.
Jo švelniai išlenktas vidinis kanalas leidžia 45 laipsnių kampu pasvirusius laidus, kad būtų išvengta per didelio vamzdžio lenkimo, kurį sukelia 90 laipsnių alkūnės, ir gausiai derinami 4–16 mm metriniai vamzdžiai, suporuoti su M metriniais ir NPT imperialiniais išoriniais sriegiais.
Ši 45 laipsnių žemo{1}}kampo konstrukcija švelniai nukreipia vamzdelius įstrižu kampu, sumažindama minkštų pneumatinių žarnų sukimąsi ir nuovargio žalą. Jis montuojamas tiesiai ant atvirų cilindrų ir vožtuvų stočių sriegiuotų prievadų be plokščių prasiskverbimo, idealiai tinka siauro tarpo išdėstymui, kai vertikalus 90 laipsnių posūkis suspaus vamzdelius. Sudėtinė metalo{5}}plastikinė konstrukcija užtikrina sriegio atsparumą korozijai ir švelnų nuožulnų maršrutą ilgalaikiam -pramoniniam suslėgto oro veikimui.
Našumo parametras
|
Medžiaga |
Vamzdžių suderinamumas |
O-ŽIEDAS |
Skystis |
Darbinis slėgis |
Neigiamas slėgis |
Temperatūra |
|
Nailonas |
Pritvirtinkite PU žarną |
NBR |
Oras |
0-1,0 MPa |
-29,5 in Hg / -750 mmHg (10 Torr) |
32 ~ 140 laipsnių F / 0 ~ 60 laipsnių |
Gaminio matmenys:EPLH 45 laipsnių vyriškas alkūnės pneumatinis stūmimas{1}}
(Pagal pageidavimą galimi pasirinktiniai dydžiai. Dėl čia nenurodytų specifikacijų susisiekite su mumis.)
|
Tipas |
Modelis |
Tipas |
Modelis |
Tipas |
Modelis |
Tipas |
Modelis |
||||
|
Vamzdis (mm) |
Vyras (R) |
Vamzdis (colis) |
Vyras (R) |
Vamzdis (colis) |
Vyras (NPT) |
Vamzdis (mm) |
Vyras (NPT) |
||||
|
EPLH04-M5 |
04 |
M5 |
EPLH5/32-01 |
5/32 |
1/8 |
EPLH5/32-N01 |
5/32 |
1/8 |
EPLH04-N01 |
04 |
1/8 |
|
EPLH04-M6 |
04 |
M6 |
EPLH5/32-02 |
5/32 |
1/4 |
EPLH5/32-N02 |
5/32 |
1/4 |
EPLH04-N02 |
04 |
1/4 |
|
EPLH04-01 |
04 |
1/8 |
EPLH3/16-01 |
3/16 |
1/8 |
EPLH3/16-N01 |
3/16 |
1/8 |
EPLH06-N01 |
06 |
1/8 |
|
EPLH04-02 |
04 |
1/4 |
EPLH3/16-02 |
3/16 |
1/4 |
EPLH3/16-N02 |
3/16 |
1/4 |
EPLH06-N02 |
06 |
1/4 |
|
EPLH06-M5 |
06 |
M5 |
EPLH1/4-01 |
1/4 |
1/8 |
EPLH1/4-N01 |
1/4 |
1/8 |
EPLH06-N03 |
06 |
3/8 |
|
EPLH06-M6 |
06 |
M6 |
EPLH1/4-02 |
1/4 |
1/4 |
EPLH1/4-N02 |
1/4 |
1/4 |
EPLH06-N04 |
06 |
1/2 |
|
EPLH06-01 |
06 |
1/8 |
EPLH1/4-03 |
1/4 |
3/8 |
EPLH1/4-N03 |
1/4 |
3/8 |
EPLH08-N01 |
08 |
1/8 |
|
EPLH06-02 |
06 |
1/4 |
EPLH1/4-04 |
1/4 |
1/2 |
EPLH1/4-N04 |
1/4 |
1/2 |
EPLH08-N02 |
08 |
1/4 |
|
EPLH06-03 |
06 |
3/8 |
EPLH5/16-01 |
5/16 |
1/8 |
EPLH5/16-N01 |
5/16 |
1/8 |
EPLH08-N03 |
08 |
3/8 |
|
EPLH06-04 |
06 |
1/2 |
EPLH5/16-02 |
5/16 |
1/4 |
EPLH5/16-N02 |
5/16 |
1/4 |
EPLH08-N04 |
08 |
1/2 |
|
EPLH08-01 |
08 |
1/8 |
EPLH5/16-03 |
5/16 |
3/8 |
EPLH5/16-N03 |
5/16 |
3/8 |
EPLH10-N01 |
10 |
1/8 |
|
EPLH08-02 |
08 |
1/4 |
EPLH5/16-04 |
5/16 |
1/2 |
EPLH5/16-N04 |
5/16 |
1/2 |
EPLH10-N02 |
10 |
1/4 |
|
EPLH08-03 |
08 |
3/8 |
EPLH3/8-01 |
3/8 |
1/8 |
EPLH3/8-N01 |
3/8 |
1/8 |
EPLH10-N03 |
10 |
3/8 |
|
EPLH08-04 |
08 |
1/2 |
EPLH3/8-02 |
3/8 |
1/4 |
EPLH3/8-N02 |
3/8 |
1/4 |
EPLH10-N04 |
10 |
1/2 |
|
EPLH10-01 |
10 |
1/8 |
EPLH3/8-03 |
3/8 |
3/8 |
EPLH3/8-N03 |
3/8 |
3/8 |
EPLH12-N01 |
12 |
1/8 |
|
EPLH10-02 |
10 |
1/4 |
EPLH3/8-04 |
3/8 |
1/2 |
EPLH3/8-N04 |
3/8 |
1/2 |
EPLH12-N02 |
12 |
1/4 |
|
EPLH10-03 |
10 |
3/8 |
EPLH1/2-01 |
1/2 |
1/8 |
EPLH1/2-N01 |
1/2 |
1/8 |
EPLH12-N03 |
12 |
3/8 |
|
EPLH10-04 |
10 |
1/2 |
EPLH1/2-02 |
1/2 |
1/4 |
EPLH1/2-N02 |
1/2 |
1/4 |
EPLH12-N04 |
12 |
1/2 |
|
EPLH12-01 |
12 |
1/8 |
EPLH1/2-03 |
1/2 |
3/8 |
EPLH1/2-N03 |
1/2 |
3/8 |
EPLH14-N01 |
14 |
1/8 |
|
EPLH12-02 |
12 |
1/4 |
EPLH1/2-04 |
1/2 |
1/2 |
EPLH1/2-N04 |
1/2 |
1/2 |
EPLH14-N02 |
14 |
1/4 |
|
EPLH12-03 |
12 |
3/8 |
EPLH14-N03 |
14 |
3/8 |
||||||
|
EPLH12-04 |
12 |
1/2 |
EPLH14-N04 |
14 |
1/2 |
||||||
|
EPLH14-01 |
14 |
1/8 |
EPLH16-N01 |
16 |
1/8 |
||||||
|
EPLH14-02 |
14 |
1/4 |
EPLH16-N02 |
16 |
1/4 |
||||||
|
EPLH14-03 |
14 |
3/8 |
EPLH16-N03 |
16 |
3/8 |
||||||
|
EPLH14-04 |
14 |
1/2 |
EPLH16-N04 |
16 |
1/2 |
||||||
|
EPLH16-01 |
16 |
1/8 |
|||||||||
|
EPLH16-02 |
16 |
1/4 |
|||||||||
|
EPLH16-03 |
16 |
3/8 |
|||||||||
|
EPLH16-04 |
16 |
1/2 |
|||||||||
Pakavimas:
1.PE maišelis ir dviguba gofruoto kartono pakuotė;
2.Dėžutės dydis: 35*25*35cm;
3. Pakuotės kiekis skirtinguose modeliuose skiriasi. Pasitarkite su mūsų klientų aptarnavimo tarnyba.
Pagrindinė funkcija
Sudėtinė struktūra: nikeliu{0}}dengtas žalvaris išorinis sriegis + plastikinis švelnus 45 laipsnių lenktas stūmimas-galvoje, kad oras būtų nukreiptas švelniai.
Standartinis M metrinis ir NPT imperinis išorinis sriegis, suderinamas su cilindro/vožtuvo vidinio sriegio tvirtinimo prievadais.
Lengvas lygus išlenktas vidinis srauto kanalas, labai sumažina oro srauto slėgio kritimą nukreipimo metu.
Gausūs derinami deriniai: 4–16 mm metriniai vamzdžiai, suporuoti su kelių dydžių išoriniais sriegiais.
Kasdienė priežiūra ir priežiūra
- Prieš įdėdami švariai nupjaukite vamzdelius ir pašalinkite šurmulį.
- Vidutiniškai priveržkite siūlą; venkite per{0}}priveržti.
- Pasikeitus slėgiui / temperatūrai patikrinkite, ar nėra nuotėkio.
- Naudokite tik su ne{0}}ėsdinančiais skysčiais.
- Išardydami tolygiai paspauskite atleidimo žiedą ir ištraukite vamzdelį tiesiai.
