Cross Branch Union pneumatinis stūmimas{0}}montuojant

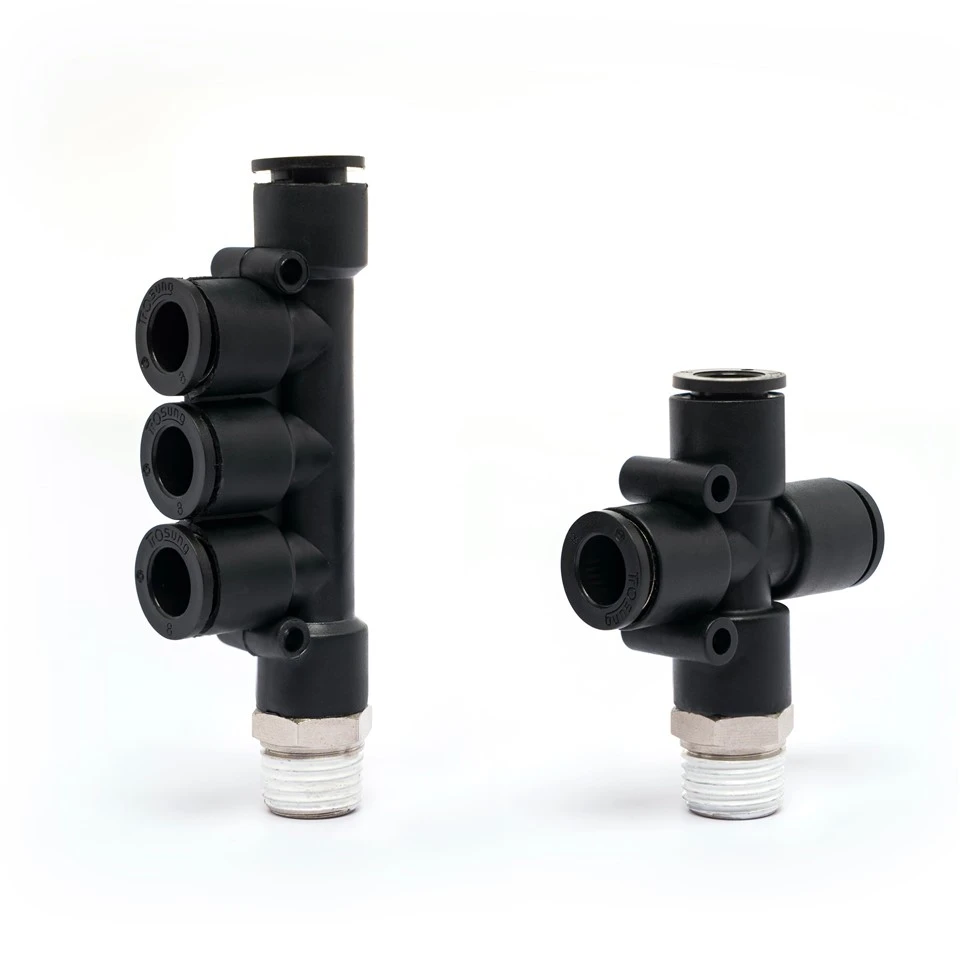

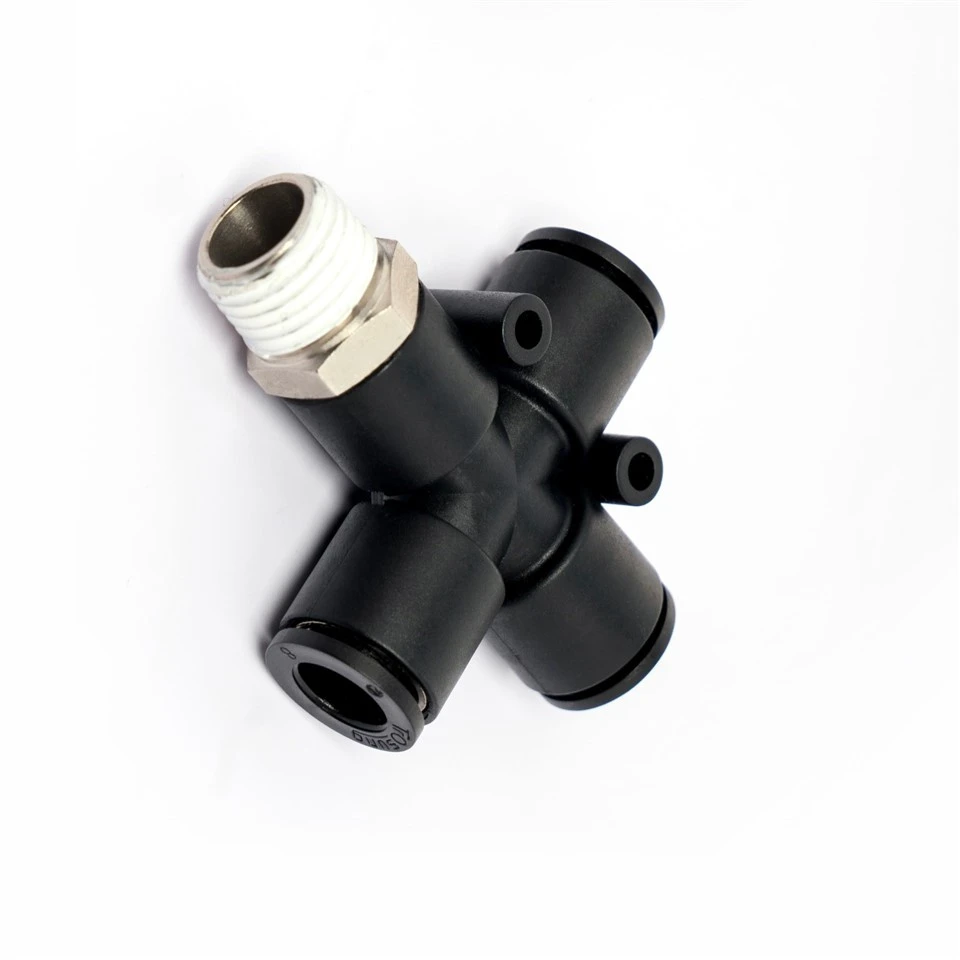

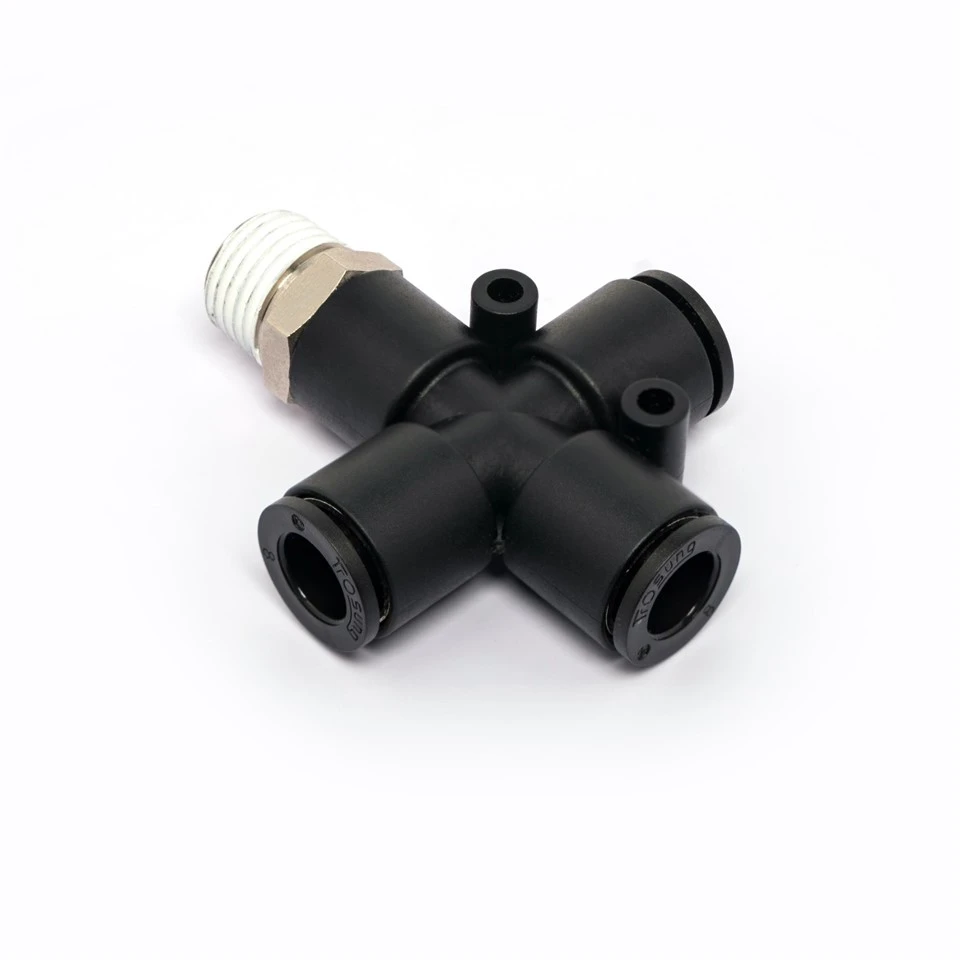

EPZAT Cross Branch Union yra 4-krypčių lygus pneumatinis skirstytuvas su vieno išorinio sriegio įvadu. Vienas šoninis nikeliu{3}}padengtas žalvario išorinis sriegis jungiamas prie oro šaltinio prievadų, o kitos trys kryptys yra standartinės įstumiamosios prievados, padalijančios vieną oro tiekimą tolygiai į tris atšakas skersiniu išdėstymu.
- produkto pristatymas
„Yuyao Eshiong Pipe Fittings Technologies Co., Ltd.“ yra viena iš pirmaujančių jungiamųjų pneumatinių jungiamųjų detalių gamintojų ir tiekėjų Kinijoje. Būkite tikri, kad iš mūsų gamyklos prekiaujame didmenine patvaria pneumatine stumiamąja{4}}šakų jungtimi. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos. Taip pat yra nemokamas pavyzdys.
Ši kryžminė 4-krypčių jungtis turi integruotą plastikinį kryžminį pagrindinį korpusą + vieną šoninį nikeliu padengtą žalvarinį išorinį sriegio įvadą, simetrišką subalansuotą vidinį skersinio srauto kanalą, kad oro srautas būtų tolygiai paskirstytas trims vamzdžių atšakoms, esant pastoviam slėgiui ir srautui kiekvienoje išleidimo angoje.
Išsiskiriant nuo 2-krypčių T/Y padalytų trišakių, ši keturių-krypčių skersinė jungtis suteikia tris atšakas vamzdžių išėjimus iš vieno srieginio oro įleidimo angos, todėl nereikia jungti kelių trišakių kelių stočių laidams. Jis montuojamas paviršiuje- ant vožtuvų blokų, mažų daugiafunkcinių dujų paskirstymo skydelių.
Našumo parametras
|
Medžiaga |
Vamzdžių suderinamumas |
O-ŽIEDAS |
Skystis |
Darbinis slėgis |
Neigiamas slėgis |
Temperatūra |
|
Nailonas |
Pritvirtinkite PU žarną |
NBR |
Oras |
0-1,0 MPa |
-29,5 in Hg / -750 mmHg (10 Torr) |
32 ~ 140 laipsnių F / 0 ~ 60 laipsnių |
Gaminio matmenys:EPZAT Cross Branch Union pneumatinis stūmimas{0}}montuojant
(Pagal pageidavimą galimi pasirinktiniai dydžiai. Dėl čia nenurodytų specifikacijų susisiekite su mumis.)
|
Tipas |
Modelis |
Tipas |
Modelis |
Tipas |
Modelis |
Tipas |
Modelis |
||||
|
Vamzdis (mm) |
Vyras (R) |
Vamzdis (colis) |
Vyras (R) |
Vamzdis (colis) |
Vyras (NPT) |
Vamzdis (mm) |
Vyras (NPT) |
||||
|
EPZAT04-M5 |
04 |
M5 |
EPZAT5/32-01 |
5/32 |
1/8 |
EPZAT5/32-N01 |
5/32 |
1/8 |
EPZAT04-N01 |
04 |
1/8 |
|
EPZAT04-M6 |
04 |
M6 |
EPZAT5/32-02 |
5/32 |
1/4 |
EPZAT5/32-N02 |
5/32 |
1/4 |
EPZAT04-N02 |
04 |
1/4 |
|
EPZAT04-01 |
04 |
1/8 |
EPZAT3/16-01 |
3/16 |
1/8 |
EPZAT3/16-N01 |
3/16 |
1/8 |
EPZAT06-N01 |
06 |
1/8 |
|
EPZAT04-02 |
04 |
1/4 |
EPZAT3/16-02 |
3/16 |
1/4 |
EPZAT3/16-N02 |
3/16 |
1/4 |
EPZAT06-N02 |
06 |
1/4 |
|
EPZAT06-M5 |
06 |
M5 |
EPZAT1/4-01 |
1/4 |
1/8 |
EPZAT1/4-N01 |
1/4 |
1/8 |
EPZAT06-N03 |
06 |
3/8 |
|
EPZAT06-M6 |
06 |
M6 |
EPZAT1/4-02 |
1/4 |
1/4 |
EPZAT1/4-N02 |
1/4 |
1/4 |
EPZAT06-N04 |
06 |
1/2 |
|
EPZAT06-01 |
06 |
1/8 |
EPZAT1/4-03 |
1/4 |
3/8 |
EPZAT1/4-N03 |
1/4 |
3/8 |
EPZAT08-N01 |
08 |
1/8 |
|
EPZAT06-02 |
06 |
1/4 |
EPZAT1/4-04 |
1/4 |
1/2 |
EPZAT1/4-N04 |
1/4 |
1/2 |
EPZAT08-N02 |
08 |
1/4 |
|
EPZAT06-03 |
06 |
3/8 |
EPZAT5/16-01 |
5/16 |
1/8 |
EPZAT5/16-N01 |
5/16 |
1/8 |
EPZAT08-N03 |
08 |
3/8 |
|
EPZAT06-04 |
06 |
1/2 |
EPZAT5/16-02 |
5/16 |
1/4 |
EPZAT5/16-N02 |
5/16 |
1/4 |
EPZAT08-N04 |
08 |
1/2 |
|
EPZAT08-01 |
08 |
1/8 |
EPZAT5/16-03 |
5/16 |
3/8 |
EPZAT5/16-N03 |
5/16 |
3/8 |
EPZAT10-N01 |
10 |
1/8 |
|
EPZAT08-02 |
08 |
1/4 |
EPZAT5/16-04 |
5/16 |
1/2 |
EPZAT5/16-N04 |
5/16 |
1/2 |
EPZAT10-N02 |
10 |
1/4 |
|
EPZAT08-03 |
08 |
3/8 |
EPZAT3/8-01 |
3/8 |
1/8 |
EPZAT3/8-N01 |
3/8 |
1/8 |
EPZAT10-N03 |
10 |
3/8 |
|
EPZAT08-04 |
08 |
1/2 |
EPZAT3/8-02 |
3/8 |
1/4 |
EPZAT3/8-N02 |
3/8 |
1/4 |
EPZAT10-N04 |
10 |
1/2 |
|
EPZAT10-01 |
10 |
1/8 |
EPZAT3/8-03 |
3/8 |
3/8 |
EPZAT3/8-N03 |
3/8 |
3/8 |
EPZAT12-N01 |
12 |
1/8 |
|
EPZAT10-02 |
10 |
1/4 |
EPZAT3/8-04 |
3/8 |
1/2 |
EPZAT3/8-N04 |
3/8 |
1/2 |
EPZAT12-N02 |
12 |
1/4 |
|
EPZAT10-03 |
10 |
3/8 |
EPZAT1/2-01 |
1/2 |
1/8 |
EPZAT1/2-N01 |
1/2 |
1/8 |
EPZAT12-N03 |
12 |
3/8 |
|
EPZAT10-04 |
10 |
1/2 |
EPZAT1/2-02 |
1/2 |
1/4 |
EPZAT1/2-N02 |
1/2 |
1/4 |
EPZAT12-N04 |
12 |
1/2 |
|
EPZAT12-01 |
12 |
1/8 |
EPZAT1/2-03 |
1/2 |
3/8 |
EPZAT1/2-N03 |
1/2 |
3/8 |
|||
|
EPZAT12-02 |
12 |
1/4 |
EPZAT1/2-04 |
1/2 |
1/2 |
EPZAT1/2-N04 |
1/2 |
1/2 |
|||
|
EPZAT12-03 |
12 |
3/8 |
|||||||||
|
EPZAT12-04 |
12 |
1/2 |
|||||||||
Pakavimas:
1.PE maišelis ir dviguba gofruoto kartono pakuotė;
2.Dėžutės dydis: 35*25*35cm;
3. Pakuotės kiekis skirtinguose modeliuose skiriasi. Pasitarkite su mūsų klientų aptarnavimo tarnyba.
Pagrindinė funkcija
Integruota kryžminė kompozicinė konstrukcija: vieno žalvario išorinio sriegio įvadas + trys statmenos simetriškos stūmimo{1}}stūmimo angos vamzdeliuose.
Subalansuotas simetriškas skersinis vidinis srauto kanalas, tiekia vienodą slėgį ir oro srautą į visas tris šakų prievadas.
4 krypčių kryžminio padalijimo konstrukcija, viena įėjimo anga tiesiogiai tiekia tris šakas be pakopinių trišakių.
Gausūs derinami skirtingi dydžiai: 4–16 mm metriniai vamzdžiai, suporuoti su keliomis išorinių sriegių specifikacijomis.
Kasdienė priežiūra ir priežiūra
- Prieš įdėdami švariai nupjaukite vamzdelius ir pašalinkite šurmulį.
- Vidutiniškai priveržkite siūlą; venkite per{0}}priveržti.
- Pasikeitus slėgiui / temperatūrai patikrinkite, ar nėra nuotėkio.
- Naudokite tik su ne{0}}ėsdinančiais skysčiais.
- Išardydami tolygiai paspauskite atleidimo žiedą ir ištraukite vamzdelį tiesiai.
